在現代工業體系中，壓縮空氣作為一種清潔、便捷的動力與工藝氣源，被廣泛應用于電力、半導體、制藥、鋰電、汽車制造等領域，其品質參數(尤其是露點溫度)直接影響生產工藝穩定性、設備運行壽命及終端產品良率，是工業生產中不可或缺的 “隱形質控指標”。下面小編結合工業現場實際需求，從水分危害機理、露點監測技術要點及設備選型實踐三方面，剖析壓縮空氣露點監測的核心價值。?

一、壓縮空氣系統水分超標：危害機理與工業案例分析?

壓縮空氣系統中水分的存在，源于大氣環境濕度與壓縮過程的物理特性 —— 空壓機吸氣階段引入的濕空氣，經等溫壓縮后含濕量濃縮，若后處理系統(干燥機、過濾器)未有效去除，在管路輸送過程中，隨溫度降低易出現冷凝析水，形成液態水、冰或固態水合物，其危害可貫穿生產全流程：?

1. 設備層面：加速損耗與故障風險?

電力行業中，儀用壓縮空氣系統若露點超標(如冬季低于 0℃)，易在儀表管路內形成冰堵，導致閥門卡澀、變送器失準，嚴重時引發機組保護性停機。山西某 2×600MW 火電廠曾因干燥機失效，導致儀用空氣露點升至 – 5℃，汽輪機調速系統閥門反饋異常，被迫降負荷檢修，直接經濟損失超 50 萬元 / 天;電子制造業中，F(xiàn)PC 鉆孔設備的氣動主軸若接觸含濕壓縮空氣，會導致主軸密封件加速老化，珠海某 PCB 工廠因壓縮空氣露點長期維持在 10℃，使鉆孔機主軸平均壽命從 800 小時縮短至 450 小時，設備維護成本增加 60%。?

2. 工藝與產品層面：引發質量缺陷與合規風險?

半導體制造的封裝測試環節，壓縮空氣需直接接觸晶圓，若露點高于 – 40℃，微量水分會附著于芯片引腳表面，導致焊接不良率上升。深圳某半導體企業曾因露點監測失效，使 30 萬美元的進口射頻測試設備內部受潮，出現信號漂移，導致批次產品檢測數據失真，延誤客戶交付周期;制藥行業中，GMP 指南明確要求無菌生產用壓縮空氣露點需≤-40℃(常壓下)，若露點超標，可能導致藥品包裝內微生物滋生，存在合規性風險;鋰電行業的電極涂布工藝，壓縮空氣露點若高于 – 30℃，會導致極片表面吸潮，后續烘干環節易出現分層、開裂，影響電池能量密度與循環壽命。?

據工業統計數據，因壓縮空氣品質不良(以露點超標為主因)造成的生產損失，在高精密制造領域可達企業年收入的 20%-25%，其危害具有隱蔽性、傳導性特點，需通過精準監測提前預警。?

二、露點監測技術：核心指標與系統設計要點?

露點溫度(Td)是指在一定壓力下，氣體中水分達到飽和狀態時的溫度，是衡量壓縮空氣中水分含量的唯一量化指標(與壓力無關)，其監測系統的設計需滿足 “精準性、穩定性、代表性” 三大要求：?

1. 關鍵技術指標與行業標準?

不同工業場景對露點監測精度要求差異顯著：制藥行業無菌區需 ±1℃ Td(量程 – 60~20℃)，半導體超凈車間需 ±2℃ Td(量程 – 60~-40℃，有些高要求的要達到-80°C)，普通工業動力用氣需 ±3℃ Td(量程 – 40~40℃)。國際標準 ISO 8573-1:2010 明確將壓縮空氣質量按露點分為 9 個等級，其中 Class 1 級要求露點≤-70℃(7bar 壓力下)，適用于半導體、航空航天等高端領域。?

2. 監測系統設計要點?

采樣系統：采樣點需設置在氣流穩定的直管段(遠離閥門、彎頭)，且需配備三級過濾(5μm 顆粒物過濾 + 0.1μm 精密過濾 + 油霧過濾)，避免雜質污染傳感器探頭;采樣管路材質優先選用 316L 不銹鋼，內壁粗糙度 Ra≤0.8μm，減少水分吸附;?

校準機制：露點儀需定期進行現場校準或?qū)嶒?yàn)室比對，校準周期根據工況確定(一般為 6-12 個月)，采用濕度發生器(如雙壓法、分流法)進行多點校準，確保全量程精度;?

環境適配：工業現場需考慮溫度(-40~60℃)、壓力(0~16bar)、電磁干擾(EMC 等級≥EN 61326)等因素，選擇具備抗冷凝、耐腐蝕特性的設備，避免環境因素影響測量穩定性。?

三、工業級露點儀選型實踐：以恒歌 HG602-D 為例?

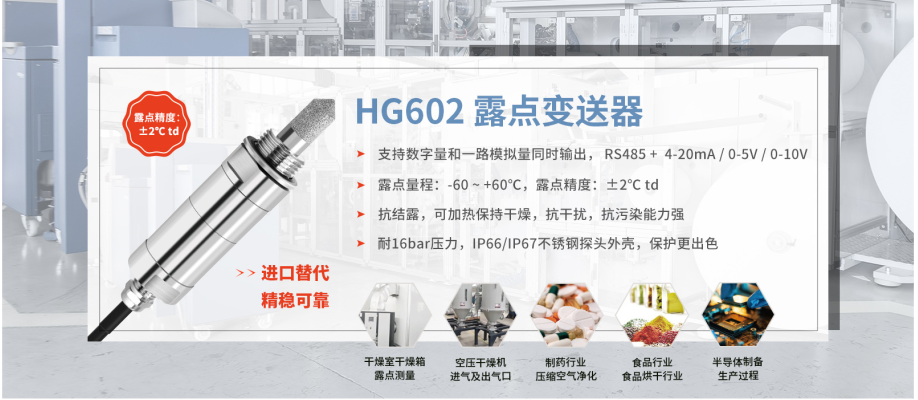

在壓縮空氣露點監測設備選型中，需結合場景需求匹配性能參數，恒歌 HG602-D 微型露點變送器作為針對極干燥環境設計的工業級產品，其技術特性與工業現場需求高度契合：?

1. 量程與精度：適配高精密場景?

該設備露點量程覆蓋 – 60~60℃，在 – 60~-20℃極干燥區間精度達 ±2℃ Td(空氣中或 N?中)，滿足半導體、鋰電等領域?qū)Φ吐饵c(diǎn)監測的嚴苛要求;數字量輸出分辨率支持 0.01℃/0.1℃可選，可捕捉微量露點變化，為干燥系統調控提供精細化數據支撐。?

2. 環境適應性：應對工業復雜工況?

HG602-D 具備抗干擾(EMC 符合 EN 61326-1)、耐腐蝕(探頭材質為 316L 不銹鋼 + PTFE 涂層)特性，可抵御壓縮空氣管路中的油霧、顆粒物污染，及車間電磁信號干擾;其抗結露功能通過探頭加熱(最大功率<0.1W)實現，當環境濕度驟升導致探頭結露時，可快速烘干探頭，避免測量數據漂移，適用于間歇運行的壓縮空氣系統(如夜間低負荷時段)。?

3. 安裝與集成：優化現場部署效率?

設備采用微型化設計(尺寸僅 Φ22×80mm)，集成度高，可直接安裝于 DN15~DN50 的壓縮空氣管道(支持螺紋 / 法蘭安裝)，無需額外占用空間;耐壓強度達 16bar，適配高壓壓縮空氣系統(如儲能電站的氣動閥門系統);雙信號輸出(RS485-Modbus RTU + 模擬量 0~5V/0~10V/4~20mA)可直接對接 DCS 或 PLC 系統，實現露點數據的實時采集與超標報警(響應時間約 65 秒 @1m/s 風速)，便于運維人員及時介入。?

四、構建壓縮空氣露點監測的全流程管理體系?

壓縮空氣露點監測并非單一設備應用，而是需結合 “采樣系統設計 – 設備選型 – 校準維護 – 數據應用” 的全流程管理。企業需根據自身工藝需求確定露點控制指標，選擇適配的監測設備(如極干燥場景優先選用 HG602-D壓縮空氣露點儀 這類低量程高精度產品)，并建立定期校準與數據追溯機制，才能充分發揮露點監測的質控價值。?

未來，隨著工業 4.0 的推進，露點監測將向 “智能化、網絡化” 方向發展，通過與物聯網平臺結合，實現多點位數據聯動分析與預測性維護，進一步提升壓縮空氣系統的運行效率與可靠性。對于有特殊監測需求(如超低溫 – 80℃以下、高壓力 20bar 以上)的場景，可通過設備廠商定制化方案，實現全場景覆蓋。
